WAVELINE

Flexible Konturgebung durch vertikalen Charakter.

Als oberstes Leistungs- und Qualitätssegment des GAE-Programms überzeugen WaveLine-Produkte in überragender Weise und definieren neue Maßstäbe im Beschallungsbereich. Eine umfangreiche Skalierungsbandbreite und hocheffiziente Einsatzmöglichkeiten bei außergewöhnlich leichter Bedienbarkeit erschließen dem Anwender eine Vielzahl von anspruchsvollen Beschallungslösungen.




GAE WAVELINEGAE WaveLine
GAE Director WaveLine Das von GAE entwickelte WaveLine Line-Array-System stellt das Ergebnis einer intensiven physikalischen und ökonomischen Recherche in Hinsicht auf die Markterfordernisse im Touring- und Installationsbereich dar. Hier wurden unterschiedlichste Ansätze, basierend auf der Erfahrung von Anwendern und Fachplanern berücksichtigt. Als Essenz dieser Betrachtungen ergaben sich spezielle Entwicklungsziele, die im WaveLine-System umgesetzt wurden: Die Kombination aus zwei 10“ Neodymium-Lautsprechern mit 3“-Schwingspule im Tiefmittentonbereich ermöglicht eine sehr tiefe untere Übernahmefrequenz, die die akustische Leistungsfähigkeit drastisch erhöht. Somit ist das WaveLine-System uneingeschränkt vollbereichstauglich.

Der von GAE entwickelte HF-Phase-EQ erzielt an einem leistungsstarken 2“-Neodymium-Treiber eine filigrane und hochexakte Schallführung im Hochtonbereich, die in einem ausgedehnten Wiedergabeband zu hohen Frequenzen hin resultiert.
Konstruktiv bedingt wird eine extrem tiefe Übernahmefrequenz zum Druckkammersystem ermöglicht, die das horizontale Abstrahlverhalten des Systems optimiert. Aufgrund des hohen Strahlungswiderstandes wartet das Gesamtsystem mit einer herausragenden Mittelton-Performance auf. Aufgrund der tiefen Abstimmfrequenz der Doppel-10“-Konstruktion von 80Hz erfolgt eine Subbaßunterstützung im Groundstacking ohne jegliche akustische Anbindungsprobleme. Darüberhinaus ist das WaveLine-System auch in der Vollbereichsanwendung extrem leistungsfähig.

Aus den Erfahrungen des beim GAE-Director-Horn-Systems angewandten Twin-Coaxial-Prinzips abgeleitet, konnte auch im WaveLine-System ein hoch exaktes symmetrisches Abstrahlverhalten erzielt werden.
GAE Director WaveLine
GAE Director WaveLine Die Gesamtkonstruktion des WaveLine-Systems ist links-/rechts-symmetrisch, so daß sich für den Anwender und Installateur eine übersichtliche Einsetzbarkeit ergibt.

Weiterhin stand als Entwicklungsziel, eine ökonomische Array-Längen-/Preis-Relation zu realisieren. So wurde jedes WaveLine-Element mit einer nominalen 8-Ohm-Impedanz im Hochton, wie im Tiefmittentonbereich ausgelegt, so daß 3 Elemente an einem Endverstärker betrieben werden können. So kann mit 3 Elementen und einem Endverstärker bereits ein vertikaler Winkel von 30° als Minimalkonfiguration eingestellt werden. Dieses 3er-Grundsystem kann dann durch weitere WaveLine-Elemente entsprechend erweitert werden. Durch den Einsatz moderner digitaler Systemcontroller wird auch die Peripherie-Elektronik auf ein sinnvolles Maß beschränkt.
Für Anwender, die bereits ein GAE-Director-System besitzen, ist der Einsatz des WaveLine-Systems besonders einfach, da die vorhandenen Endstufen-Racks kompatibel eingesetzt werden können. Es wird ausschließlich eine zusätzlich Adapterbox von 8-Pol-CACOM auf Neutrik 4-Pol-Speakon benötigt.

Für die Flugmechanik kommen hochqualitative und statisch angemessene Materialien zum Einsatz, die Lastverteilung wird ausschließlich in den Flugelementen weitergeführt. Bis auf die Sicherungselemente, bestehend aus Hochlastkugelsperrbolzen, werden keine losen Mechaniken benötigt.

Optisch ist die im Lautsprechergehäuse eingearbeitete Flugmechanik sehr zurückhaltend. Auf Wunsch können die Frontgriffe demontiert und die hinteren eingelassenen Griffschalen abgedeckt werden. Das gesamte Handling beim Auf- und Abbau ist anwendungsoptimiert ausgelegt.
GAE Director WaveLine
WaveLine Stack-Cradle Die Flugmechanik des GAE WaveLine-Systems in Einheit mit dem Flying-Cradle ist BGV-C1- zertifiziert und erfüllt DIN 18800. Eine Belastungsanalyse als Anwendungssimulation kann mit Hilfe einer kostenlosen Software (GAE Flying Calculator) durchgeführt werden und ermöglicht dem Anwender eine schnelle Überprüfung seines Vorhabens.
Das Stack-Cradle und die zugehörigen Ausleger ermöglichen in ebenerdiger Montage den Aufbau von bis zu 6 WaveLine-Systemen. Der Rahmen des Stack-Cradles ist kompatibel mit den Bassystemen BR118, BR218, Director-Bass und Director-Single-Bass und ermöglicht die sichere Aufnahme von bis zu 3 WaveLine-Elementen. WaveLine Stack-Cradle
Ease Focus 9 Elemente geflogen Für die Simulation und Ermittlung von akustischen Konfigurationen setzt GAE auf die EASE Focus Aiming Software von SDA (Software Design Ahnert GmbH). Hierbei handelt es sich um eine zweidimensionale akustische Simulationssoftware, die zur realitätsnahen Konfiguration und Modellierung von Line-Arrays dient.
Das Programm und die produktspezifische Systemdatei (GAE-WaveLine.efo) sowie die Belastungsanalyse (Flying Calculator) können kostenlos als Download im Downloadbereich dieser Web-Seite bezogen werden. Ease Focus 6 Elemente gestacked




GAE WAVELINE BASSGAE WaveLine Bass
WaveLine_Bassf_sw.jpg (29469 Byte) Der GAE WaveLine Bass ist ein extrem hochbelastbarer Subwoofer für Anwendungen in Verbindung mit dem GAE WaveLine-System. Angesteuert über eine aktive Frequenzweiche erweitert dieses Hochleistungsbasssystem den untersten Frequenzbereich des Audiospektrums.

Das verwendete 18“ Langhubchassis besitzt eine hochentwickelte, extrem leistungsstarke Magnetstruktur und eine außergewöhnlich belastbare Schwingspule. Die Chassisparameter sind exakt auf das Gehäuse mit der optimierten Bassreflexkonstruktion abgestimmt und ermöglichen so maximale Leistungsfähigkeit und Dynamik bei geringen Abmessungen.

Das optische Erscheinungsbild wurde in besonderer Hinsicht auf den Installationsbereich zurückhaltend gestaltet; Mechaniken wurden auf ein unauffälliges Maß reduziert. Die seitliche Ansicht entspricht der zweier WaveLine-Elemente.

Ausführungen für die Festinstallation z.B. ohne Griffe oder in Sonderfarbtönen sind möglich.

Der WaveLine Bass kann als obere Baugruppe mit WaveLine Elementen kombiniert werden oder durch Verwendung mehrerer WaveLine Bässe untereinander, zu einer separaten Bass-Line parallel zu WaveLine-Elementen, geflogen werden. Im Stack-Cradle kann der WaveLine Bass als unteres Basiselement fungieren.





GAE WAVELINE PTGAE WaveLine PT
WaveLine PT Das von GAE entwickelte WaveLine PT Line-Array-System stellt das Ergebnis einer intensiven physikalischen und ökonomischen Recherche in Hinsicht auf die Markterfordernisse im Touring- und Installationsbereich dar. Hier wurden unterschiedlichste Ansätze, basierend auf der Erfahrung von Anwendern und Fachplanern berücksichtigt. Als Essenz dieser Betrachtungen ergaben sich spezielle Entwicklungsziele, die im WaveLine-PT-System umgesetzt wurden:

Das optische Erscheinungsbild wurde in besonderer Hinsicht auf den Installationsbereich zurückhaltend und unauffällig gestaltet, Mechaniken wurden auf ein unauffälliges Maß reduziert. Ausführungen für die Festinstallation z.B. ohne Griffe und in Sonderfarbtönen sind möglich.

Das System wurde auch für die Anwendung in kleinen Einheiten konzipiert, um präzise Beschallung auch in komplexen akustischen und baulichen Umfeldern zu ermöglichen. Die Kombination aus zwei 6,5“ Neodymium-Lautsprechern mit 1,5“-Schwingspule im Tiefmittentonbereich ermöglicht eine tiefe untere Grenzfrequenz. Somit ist das WaveLine-PT-System für bestimmte Einsatzbereiche vollbereichstauglich.
Der von GAE entwickelte HF-Phase-EQ erzielt an einem leistungsstarken 1,4“-
Neodymium-Treiber eine filigrane und hochexakte Schallführung im Hochtonbereich, die in einem ausgedehnten Wiedergabeband zu hohen Frequenzen hin resultiert. Konstruktiv bedingt wird eine extrem tiefe Übernahmefrequenz zum Druckkammersystem ermöglicht, die das horizontale Abstrahlverhalten des Systems optimiert. Aufgrund des hohen Strahlungswiderstandes wartet das Gesamtsystem mit einer herausragenden Mittelton-Performance auf. Aufgrund der tiefen Abstimmfrequenz der Doppel-6,5“-Konstruktion erfolgt eine optionale Subbassunterstützung ohne jegliche akustische Anbindungsprobleme.
WaveLine PT
WaveLine PT Darüberhinaus ist das WaveLine-PT-System auch in der Vollbereichsanwendung sehr leistungsfähig. Für den Großteil der Anwendungen ist ein zusätzlich geflogener Bass nicht zwingend notwendig. Sofern jedoch keine Bassysteme gestellt werden können, kann ein optionaler Subbass (WaveLine PT Bass) mit im Rig geflogen werden.

Aus den Erfahrungen des beim GAE-WaveLine-Systems angewandten Twin-Coaxial-Prinzips abgeleitet, konnte auch im WaveLine-PT-System ein exaktes symmetrisches Abstrahlverhalten erzielt werden. Weiterhin ergab sich aus den akustischen Erfahrungen des WaveLine-Systems eine uneingeschränkte Bestätigung des Dynamikkonzepts, das in der logischen Konsequenz einer zur kleineren Systemgröße gerichteten Skalierung mündete. So konnte der identische konzeptionelle Ansatz verfolgt werden, der schon beim WaveLine-System erfolgreich umgesetzt wurde.
Die Gesamtkonstruktion des WaveLine-PT-Systems ist links/rechts-symmetrisch, so daß sich für den Anwender und Installateur eine übersichtliche Einsetzbarkeit ergibt.

Weiterhin stand als Entwicklungsziel, eine ökonomische Array-Längen-/Preis-Relation zu realisieren. Jedes WaveLine-PT-Element wurde mit einer nominalen 16-Ohm-Impedanz im Hochton- wie im Tiefmittentonbereich ausgelegt, so daß 3-6 Elemente an einem Endverstärker betrieben werden können. So kann mit nur 3 Elementen und einem Endverstärker bereits ein vertikaler Winkel von 30° als Minimalkonfiguration eingestellt werden.


Durch den Einsatz moderner digitaler Systemcontroller wird auch die Peripherie-Elektronik auf ein sinnvolles Maß beschränkt. Für Anwender, die bereits ein GAE-WaveLine-System besitzen, ist der Einsatz des WaveLine-PT-Systems besonders einfach, da die vorhandenen Endstufen-Racks kompatibel eingesetzt werden können. Der Anspruch, standardisierte Rack-Einheiten zu nutzen, konnte durch die doppelte Impedanzauslegung bei doppelter Anzahl von Elementen leicht umgesetzt werden.
WaveLine PT
WaveLine PT Flying Cradle Für die Flugmechanik kommen hochqualitative und statisch angemessene Materialien zum Einsatz, die Lastverteilung wird ausschließlich in den Flugelementen weitergeführt. Bis auf die Sicherungselemente, bestehend aus Hochlastkugelsperrbolzen, werden keine losen Mechaniken benötigt.

Optisch ist die im Lautsprechergehäuse eingearbeitete Flugmechanik sehr zurückhaltend. Das gesamte Handling beim Auf- und Abbau ist anwendungsoptimiert ausgelegt.

Die Flugmechanik des GAE WaveLine-PT-Systems in Einheit mit dem Flying-Cradle ist BGV-C1-zertifiziert und erfüllt DIN 18800. Die Belastungsanalyse ergibt eine generelle Anwendung von 15 Elementen in jeder Neigung des Flug-Cradles. Höhere Gewichtsbelastungen z.B. für Festinstallationen können mittels einer einfachen Tabelle leicht verifiziert werden.
Das Stack-Cradle und die zugehörigen Ausleger ermöglichen in ebenerdiger Montage den Aufbau von bis zu 6 WaveLine-PT-Systemen. Der Rahmen des Stack-Cradles kann auf beliebige Bassysteme montiert werden und ermöglicht die sichere Aufnahme von bis zu 6 WaveLine-PT-Elementen. Eine Hochständerhülse erlaubt die Aufstellung auf einem stabilen Stativrohr mit bis zu 3 Elementen. WaveLine PT Stacking Cradle
WaveLine PT FlightcaseWaveLine PT Flying Cradle Case Für die Simulation und Ermittlung von akustischen Konfigurationen setzt GAE wieder auf die EASE Focus Aiming Software von SDA (Software Design Ahnert GmbH). Hierbei handelt es sich um eine zweidimensionale akustische Simulationssoftware, die zur realitätsnahen Konfiguration und Modellierung von Line-Arrays dient. Das Programm und die produktspezifische Systemdatei (GAE-WaveLine-PT.efo) können kostenlos als Download im Downloadbereich der GAE Web-Seite bezogen werden.




GAE WAVELINE PT BASSGAE WaveLine PT

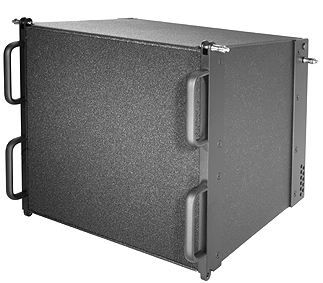

WaveLine-PT-Bass Der GAE WaveLine PT Bass ist ein hochbelastbares Subwoofer-System, bestückt mit einem 12" Hochleistungstiefbass mit 4" Schwingspule und einem extrem starken Neodymium-Antrieb. Das System besticht durch eine hohe Effizienz im nach unten ausgedehnten Frequenzbereich, der durch spezielle Tunneloptimierung realisiert werden konnte. So weist das System ein auffällig gutes Verhältnis zwischen Wirkungsgrad im Tieftonbereich und Gehäusegröße auf. Durch die Verwendung eines Lautsprechers mit akribisch eingestellten Parametern und einem extrem starken magnetischen Fluß konnte darüberhinaus eine ausgezeichnete Dynamik erreicht werden.

Die Gesamtauslegung des Systems wurde derart gestaltet, daß mit einem üblichen Bassweg in Standardkonfiguration eines 3-Wege-Systems der WaveLine PT Bass ohne spezielle zusätzliche Entzerrung im Setup angesteuert werden kann. Damit ist er einfach kombinierbar mit allen Bassanwendungen der BR-Serie.
Das optische Erscheinungsbild wurde in besonderer Hinsicht auf den Installationsbereich zurückhaltend und unauffällig gestaltet, Mechaniken wurden auf ein unauffälliges Maß reduziert. Die seitliche Ansicht entspricht nur 2 WaveLine PT Elementen. Ausführungen für die Festinstallation z.B. ohne Griffe und in Sonderfarbtönen sind auch hier möglich.

Der WaveLine PT Bass kann als oberstes Element mit WaveLine PT Elementen kombiniert werden, aber auch mit mehreren Basselementen als separate Bass-Linie parallel zu PT Elementen geflogen werden. Im Stack-Cradle kann der PT Bass als unterstes Basiselement fungieren.

Mit einer Impedanz von 8 Ohm können 3 WaveLine PT Bass Systeme parallel an einem Kanal einer modernen Hochleistungsendstufe betrieben werden.
WaveLine-PT-Bass




GAE WAVELINE PackGAE WaveLine Pack

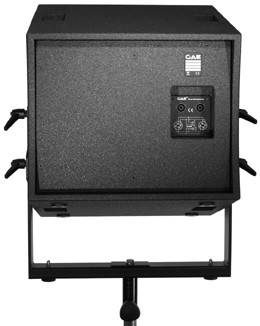

WaveLine Pack Das neue WaveLine Pack ist eine twin-coaxial aufgebaute, hochkompakte Array-Einheit mit einem vertikalen Öffnungswinkel von 30° und einer 110° horizontalen Abstrahlung. Dieses achsensymmetrische Abstrahlverhalten stellt ein Optimum zur Lösung häufiger Beschallungsaufgaben dar.

Aus den Erfahrungen des beim GAE-WaveLine- und WaveLine-PT-Systems angewandten Twin-Coaxial-Prinzips abgeleitet, konnte auch im WaveLine-Pack- System ein exaktes symmetrisches Abstrahlverhalten erzielt werden.

Weiterhin ergab sich aus den akustischen Erfahrungen des WaveLine-PT-Systems eine uneingeschränkte Bestätigung des Dynamikkonzepts, das in der logischen Konsequenz einer zur kompakten Systemgröße gerichteten Skalierung mündete. So konnte der identische konzeptionelle Ansatz verfolgt werden, der schon beim WaveLine- und WaveLine-PT-System erfolgreich umgesetzt wurde – in einem einfach zu handhabenden Gehäuse.
Die enorme akustische Ausgangsleistung und die exzellent hohe Dynamik ermöglichen den Einsatz von nur einer WaveLine-Pack-Einheit pro Stereoseite als FOH-System oder als Nearfill bei großen WaveLine- und WaveLine-PT- Anwendungen.

Die nominale Impedanz von 6 Ohm des Tiefmitteltonbereichs und des Hochtonbereichs belasten die antreibenden Leistungsendstufen auch bei der Benutzung zweier paralleler Topteile pro Verstärkerkanal optimal.

Die außergewöhnliche Kompaktheit des WaveLine Pack wird durch die hohe konstruktive Packungsdichte der sechs 6,5“ Tiefmitteltöner und der drei 1,4“ Hochtontreiber realisiert.

Weiterhin ermöglicht die Kombination aus sechs 6,5“ Neodymium-Lautsprechern mit 1,5“-Schwingspule im Tiefmittentonbereich eine tiefe untere Grenzfrequenz. Somit ist das WaveLine-Pack-System für bestimmte Einsatzbereiche vollbereichstauglich. Darüberhinaus sorgen Hochleistungsneodymiummagnete für das extrem günstige Leistungs-/Gewichtsverhältnis.
WaveLine Pack
WaveLine Pack Das optische Erscheinungsbild spiegelt die hohe Wertigkeit des Systems wieder und ist elegant und unauffällig zugleich. Auch die integrierten Mechaniken fügen sich zurückhaltend in das Gehäusedesign ein.

So eignet sich das WaveLine Pack besonders für Gala-Anwendungen, für Festinstallationen oder generell in optisch sensibler Umgebung. Ausführungen für die Festinstallation in Sonderfarbtönen sind möglich.

Das System wurde als kompakte Einzeleinheit konzipiert, um präzise Beschallung auch in komplexen akustischen und baulichen Umfeldern zu ermöglichen.

Der von GAE entwickelte HF-Phase-EQ erzielt an einem leistungsstarken 1,4“- Neodymium-Treiber eine filigrane und hochexakte Schallführung im Hochtonbereich, die in einem ausgedehnten Wiedergabeband zu hohen Frequenzen hin resultiert. Konstruktiv bedingt wird eine extrem tiefe Übernahmefrequenz zum Druckkammersystem ermöglicht, die das horizontale Abstrahlverhalten des Systems optimiert.
Die Orientierung an der höchstmöglichen Praxistauglichkeit spiegelt sich nicht nur im ausgefeilten Konzept der Chassisanordnung und Schallführung wider, sondern wird konsequent bis ins letzte Detail der ausgereiften Mechaniken und des optionalen Zubehörs weitergeführt.

Ergonomisch angeordnete Griffe seitlich der Gehäuseober- und Unterseite begünstigen zudem die Einfachheit beim Aufbau der WaveLine-Pack-Systeme.

Mit Hilfe des GAE Systemsetups ist eine überragend leistungsfähige PA-Einheit für die Plug’n’Play-Anwendung entwickelt worden, die an Flexibilität und Kompaktheit bislang einzigartig ist und höchste Maßstäbe in Hinsicht auf Tonalität und Betriebssicherheit in sich vereint.

Diese so zur Verfügung gestellte Gesamt-Performance repräsentiert den derzeit höchsten Stand der Beschallungstechnik.
WaveLine Pack
WaveLine Pack Haltebügel

M20-Adapter zur Direktmontage auf BR-Systemen

Die Bügelkonstruktion ist für die direkte Montage auf Basssystemen sowie für den geflogenen Betrieb ausgelegt. Direkte Metall-auf-Metall-Ausführung sorgt dabei für höchsten Sicherheitsstandard.

Optisch sind die im Lautsprechergehäuse eingearbeiteten Gewindeaufnahmen sehr zurückhaltend eingebracht. Das gesamte Handling beim mobilen Auf- und Abbau ist anwendungsoptimiert ausgelegt.

In der Festinstallation werden die für den Mobileinsatz benötigten Knebelgriffe gegen metrische Schrauben ausgetauscht und können mit schwarzen oder gefärbten Kunststoffkappen nahezu unsichtbar versteckt werden.

Für den schonenden Mobileinsatz können Flightcases für 2 Systemeinheiten angefertigt werden.
